Pour la distribution des fluides de processus, que ce soit dans les produits intermédiaires ou finis, les joints tels que les joints camlock pour les raccords rapides sont indispensables.
Les conduites de transfert de ces fluides vers les citernes de transport sont reliées aux citernes au moyen de “raccords rapides” qui permettent de connecter et de déconnecter les tuyaux manuellement et efficacement. Les raccords “rapides” sont équipés d'un joint d'étanchéité afin d'éviter tout déversement de liquides lors du chargement et du déchargement des citernes.
Solutions de joints d'étanchéité :
Chez Epidor SRT, nous vous proposons la solution d'étanchéité la mieux adaptée à vos besoins. Nous vous présentons ci-dessous les différentes options :
1) Si le liquide ne pose pas de problème, les produits suivants sont généralement utilisés joints en élastomère de section rectangulaire ou carrée (EPDM ou NBR) dans le raccord rapide. Cette solution pose trois problèmes :
- Usure nette car le joint élastomère n'est pas protégé.
- Il a tendance à se pincer et à se détériorer en conséquence.
- Peut être soumis à des attaques chimiques dans les drains de nettoyage des citernes.
2. Pour protéger le joint en élastomère, des couvercles flexibles en PTFE sont intégrés pour empêcher le contact du fluide avec l'élastomère. Il s'agit de joints de type “sandwich”. Cependant, à l'usage, les revêtements en PTFE ont tendance à se déformer et peuvent être facilement pincés.

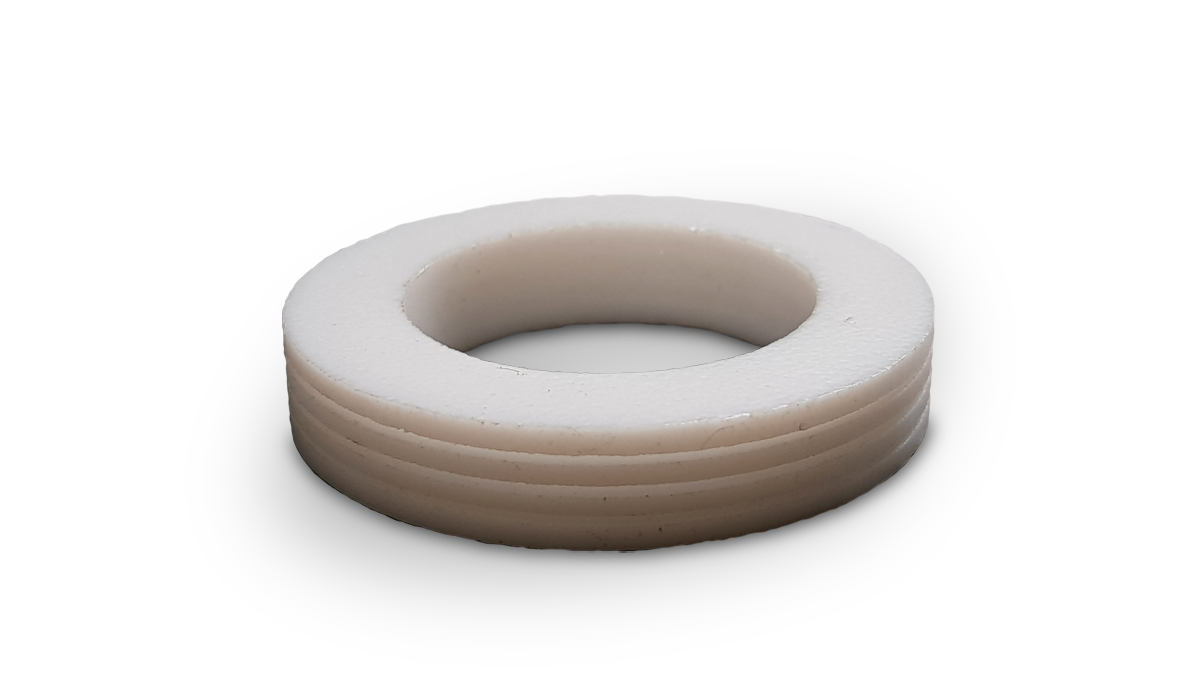

3. Joint PTFE de type “soufflet” avec plis et résistance au pincement plus élevée que le joint de type “sandwich”. Résistance chimique quasi universelle. Un problème potentiellement grave est que le produit peut s'accumuler entre les plis du joint, en plus des mauvaises propriétés mécaniques du matériau.
4. Joint élastomère encapsulé en FEP ou PFA et de section carrée ou rectangulaire, ce qui résoudra le problème de l'attaque chimique tout en prolongeant considérablement la durée de vie du joint.
Bien qu'il s'agisse déjà d'une bonne solution en termes de “durée de vie/prix”, les joints camlock ont tendance à se fissurer en raison de l'angle de leurs coins (même s'ils sont arrondis).
5. Les Joint Bio-Lock® de Garlock est une solution entièrement fabriquée en Gylon® qui ne présente pas la faiblesse d'un joint encapsulé. Toutefois, comme le matériau est thermoplastique et n'a pas l'élasticité d'un élastomère, la connexion/déconnexion de l'accouplement est initialement plus coûteuse.
6. Joint de section toroïdale en PTFE encapsulé avec noyau en FPM, qui présente une ailette sur son diamètre extérieur. De section circulaire, il ne présente pas d'angles susceptibles de se fissurer et l'ailette garantit un centrage adéquat et l'immobilisation nécessaire au bon fonctionnement de l'articulation.

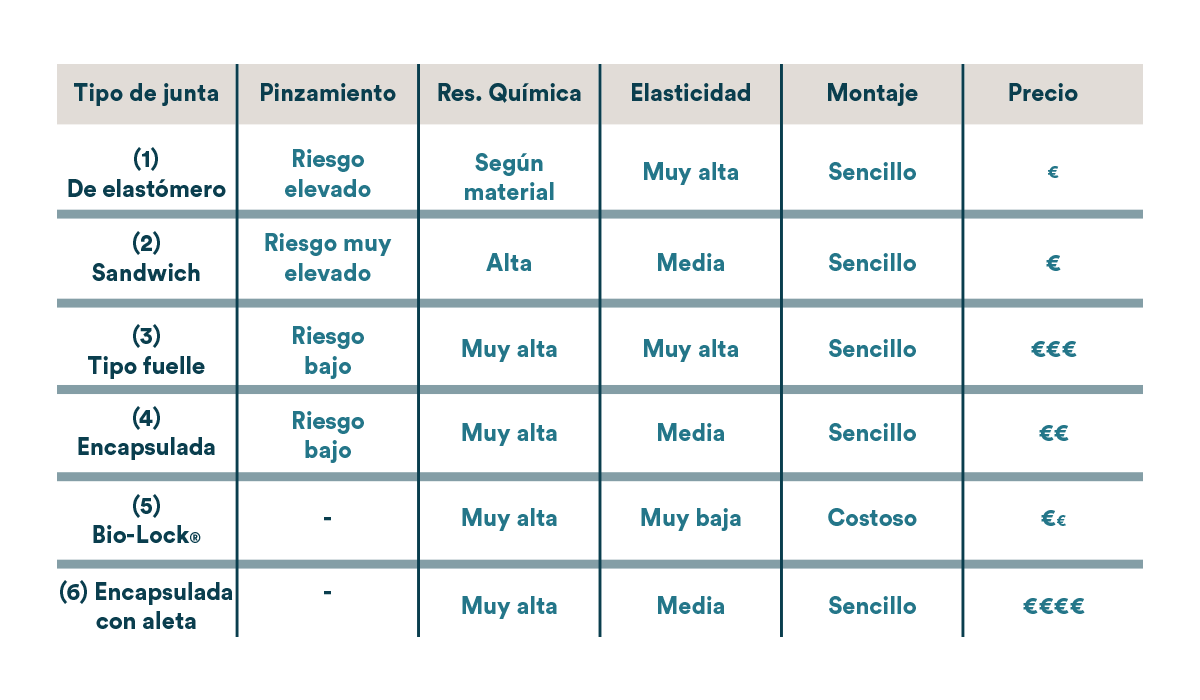

Le tableau suivant résume les solutions présentées dans cet article.
Si vous souhaitez en savoir plus, vous pouvez consulter un autre de nos articles “Elastomères résistants aux fluides agressifs dans les vannes”.
