DF 101

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Guides

Spécifications

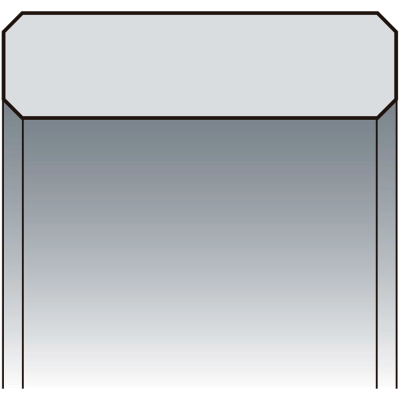

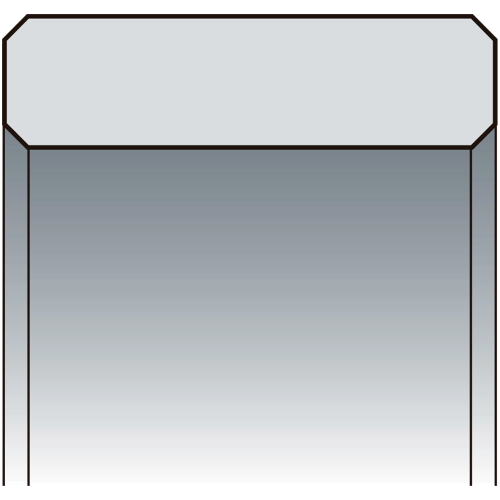

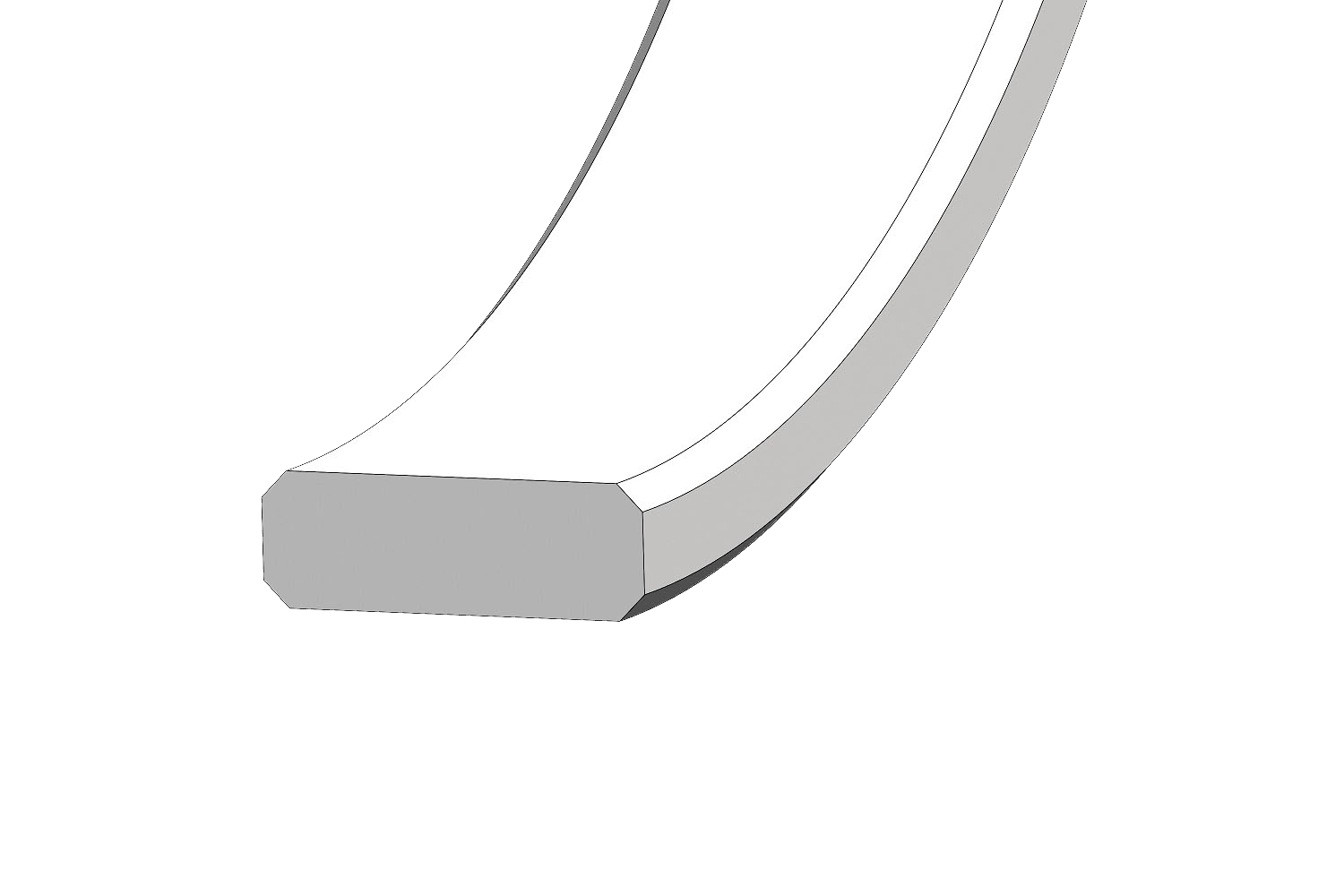

Le modèle DF 101 est un anneau non métallique pour les guides de piston et de tige dans les vérins hydrauliques et pneumatiques. Il empêche le contact métal sur métal entre le piston / la chemise du cylindre et la tige du piston / le chapeau du cylindre. Ses bords sont chanfreinés pour minimiser la pression sur les bords.
- Absorption des déformations et des charges transversales.
- Solution d'orientation rentable.
- Bords chanfreinés.
Le guide DF 101 peut être usiné dans diverses formulations de PTFE avec additifs et plastiques techniques. Voir la section sur les matériaux.

Champ d'application

Vitesse ≤ 2 m/s
Température : en fonction du matériau choisi
Charge de compression : en fonction du matériau choisi
Pour des diamètres de 20 mm ≤ Ø ≤ 595 mm (autres diamètres sur demande).
