DF 106

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Guides

Spécifications

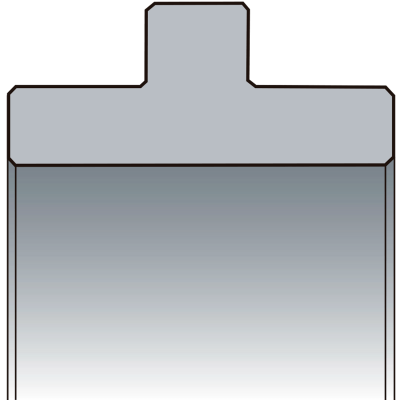

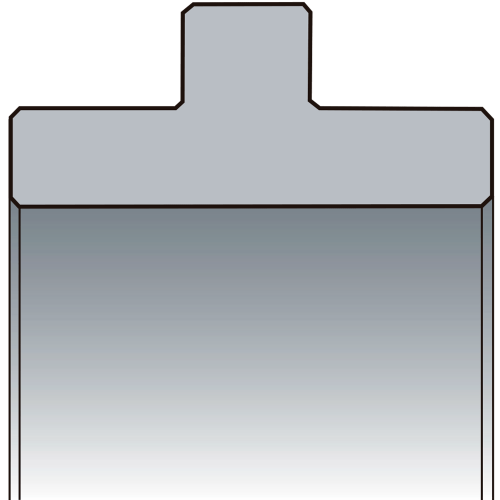

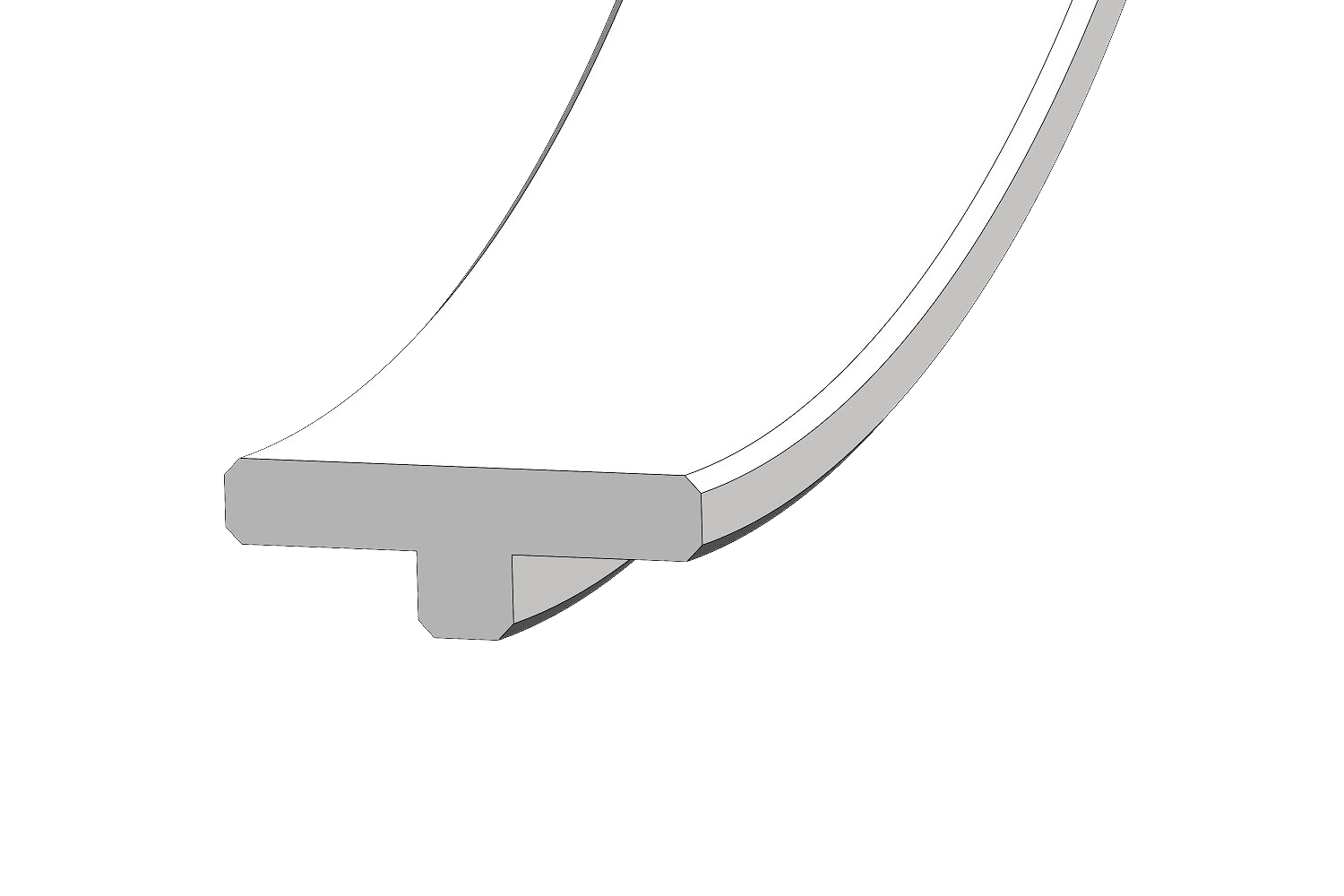

Le modèle DF 106 est une bague non métallique avec une bride de serrage à l'extérieur pour guider les tiges de piston dans les vérins hydrauliques. Il empêche le contact métal contre métal entre la tige de piston et le couvercle du cylindre. Ses bords sont chanfreinés pour minimiser la pression sur les bords.
- Absorption des déformations et des charges transversales.
- Solution d'orientation rentable.
- Bords chanfreinés.
Le guide DF 106 peut être usiné dans différentes formulations de PTFE avec additifs et plastiques techniques. Voir la section sur les matériaux.

Champ d'application

Vitesse ≤ 2 m/s
Température : en fonction du matériau choisi
Charge de compression : en fonction du matériau choisi
Pour des diamètres de 25 mm ≤ Ø ≤ 590 mm (autres diamètres sur demande).
