DK 105

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de piston

Spécifications

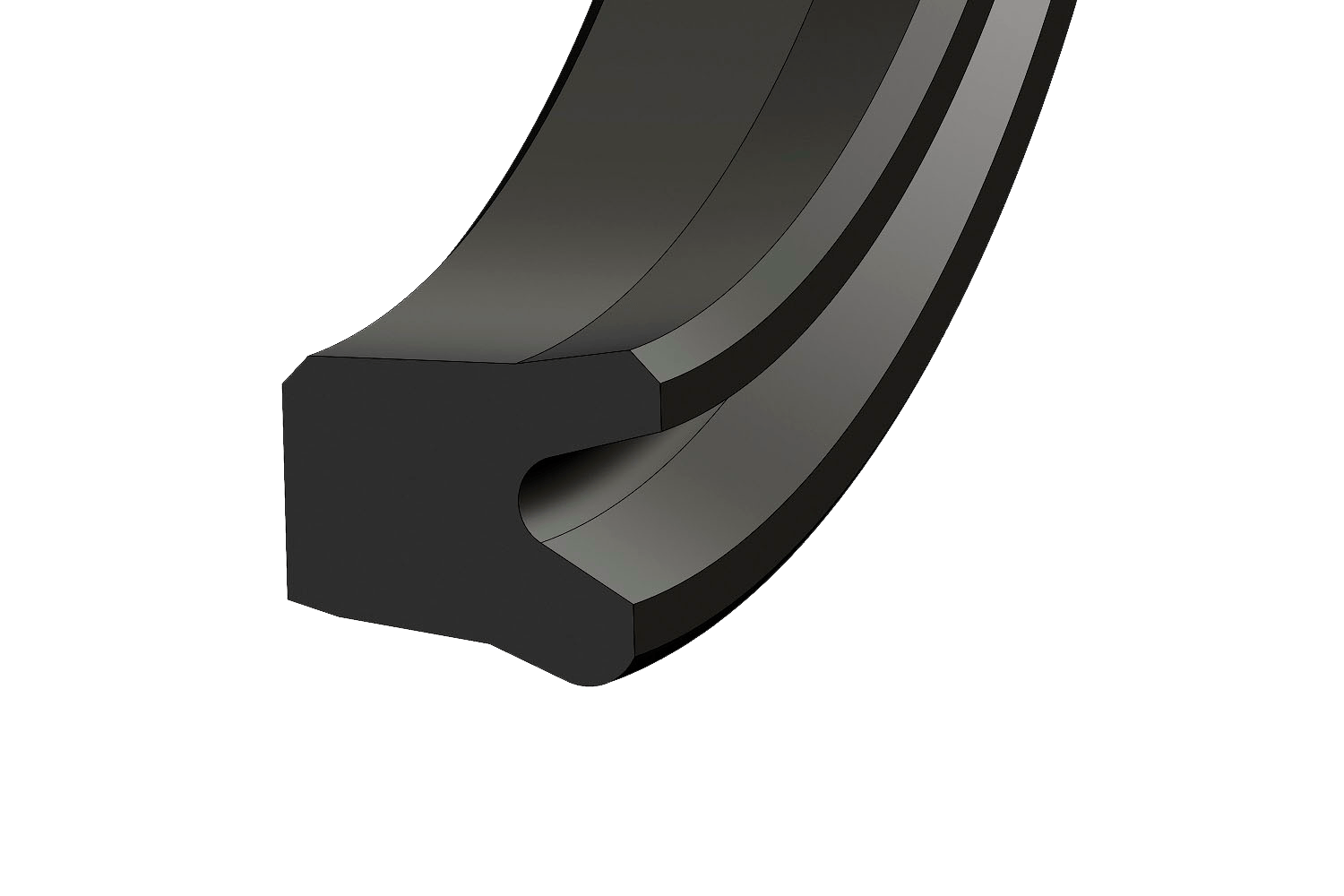

Le DK 105 est un joint à simple effet pour les pistons de vérins pneumatiques. Ce profil convient également aux vérins hydrauliques à basse pression.

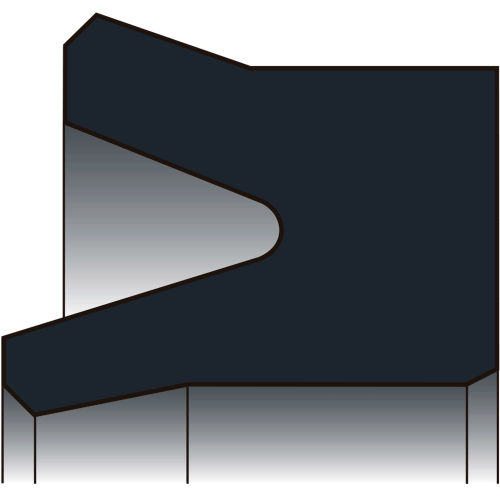

La lèvre d'étanchéité a une extrémité arrondie pour faciliter le passage du film d'huile et améliorer ainsi la lubrification.
- Meilleure lubrification de la lèvre active.
- Facilité d'assemblage.
- Une solution fiable et rentable.
Recommandé pour les vérins à simple effet, mais peut être monté sur des vérins à double effet en utilisant la configuration dos à dos avec des boîtiers séparés.
Cette pièce peut être usinée en polyuréthane de faible dureté adapté aux pneumatiques, et en élastomères. Voir la section matériaux.

Champ d'application

Vitesse ≤ 0,5 m/s
Température : en fonction du matériau choisi
Pression de fonctionnement (pneumatique) ≤ 2,0 MPa (20 bar)
Pression de fonctionnement (hydraulique) ≤ 16 MPa (160 bar)
Pour des diamètres de gaine de 13 mm ≤ ØD ≤ 580 mm (autres diamètres sur demande).
