DK 109D

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de piston

Spécifications

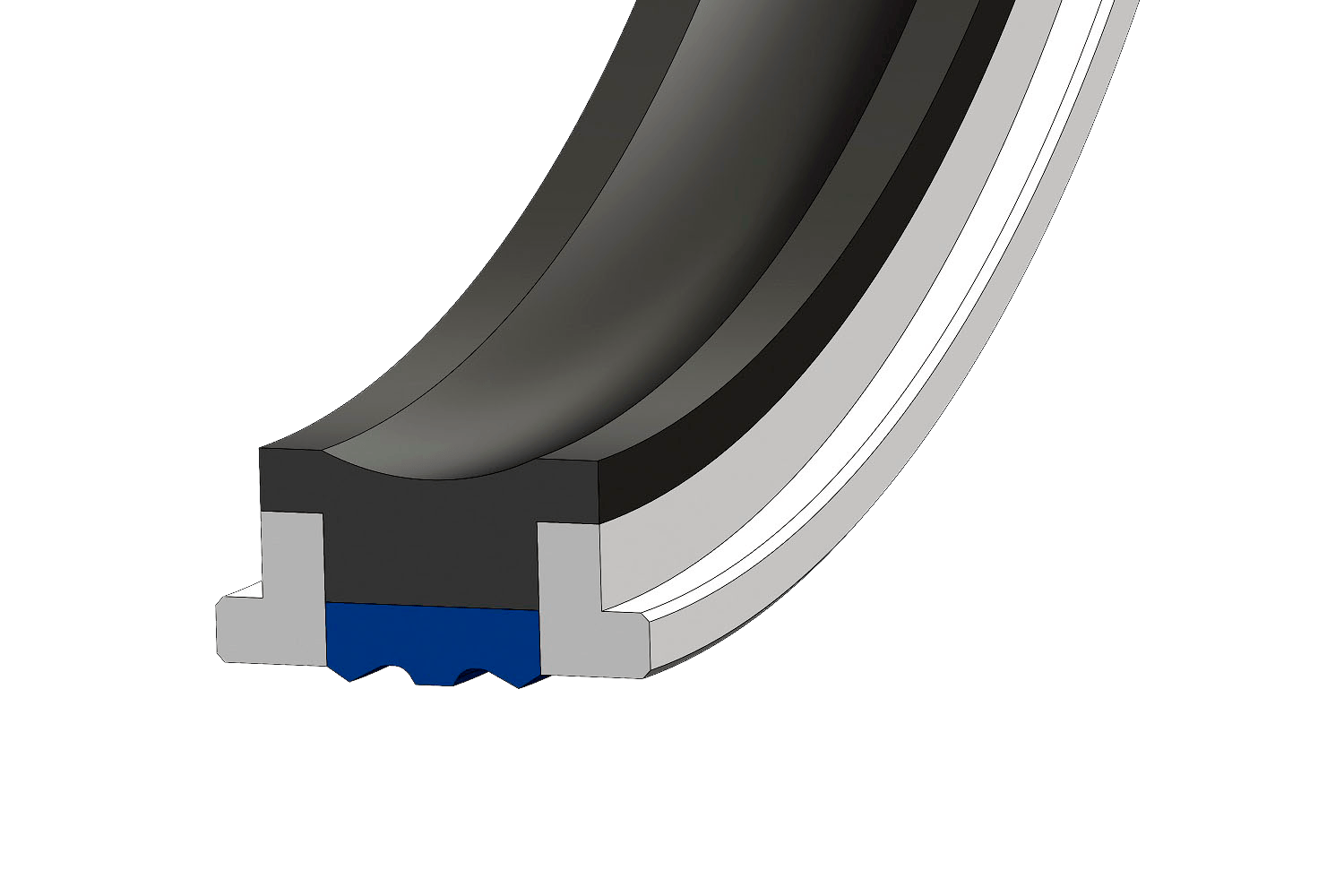

Le profil DK 109D est un joint à double effet destiné aux systèmes hydrauliques mobiles lourds.

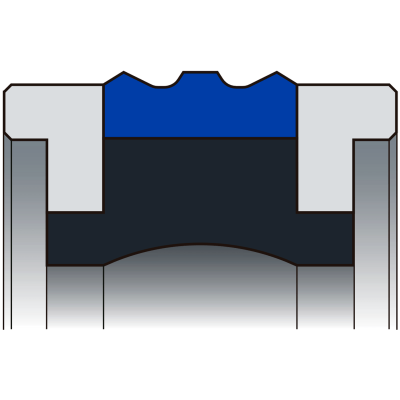

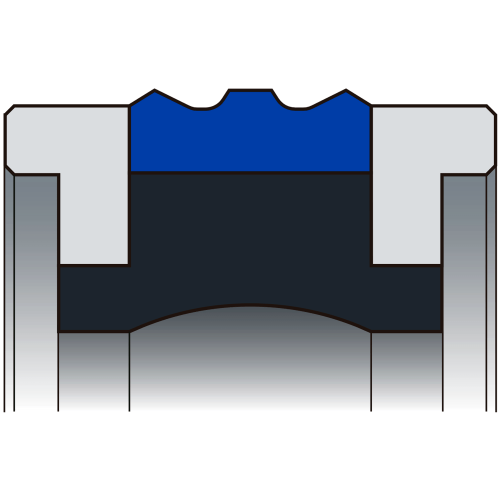

Il se compose d'un anneau de glissement, confiné par des guides et alimenté par un profilé en élastomère. Le relief de l'anneau de frottement permet sa lubrification, ce qui augmente la durée de vie de la pièce.
- La bague collectrice ne peut pas se tordre sur elle-même.
- La bague collectrice ne peut pas s'extruder.
- Amélioration de la lubrification des bagues de frottement.
La bague collectrice peut être usinée dans différentes formulations de polyuréthane. Voir la section sur les matériaux.

Champ d'application

Vitesse ≤ 0,5 m/s
Température : en fonction du matériau choisi
Pression : jusqu'à 40 MPa (400 bar)
Pour manchons de 20 mm ≤ ØD ≤ 580 mm (autres diamètres sur demande).
