DK 109H

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de piston

Spécifications

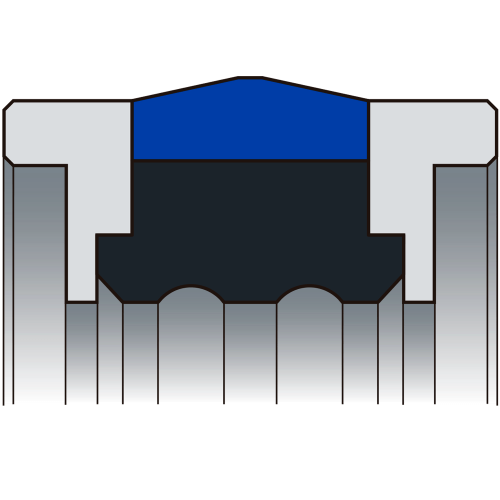

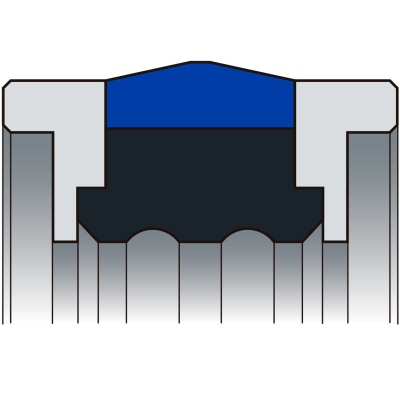

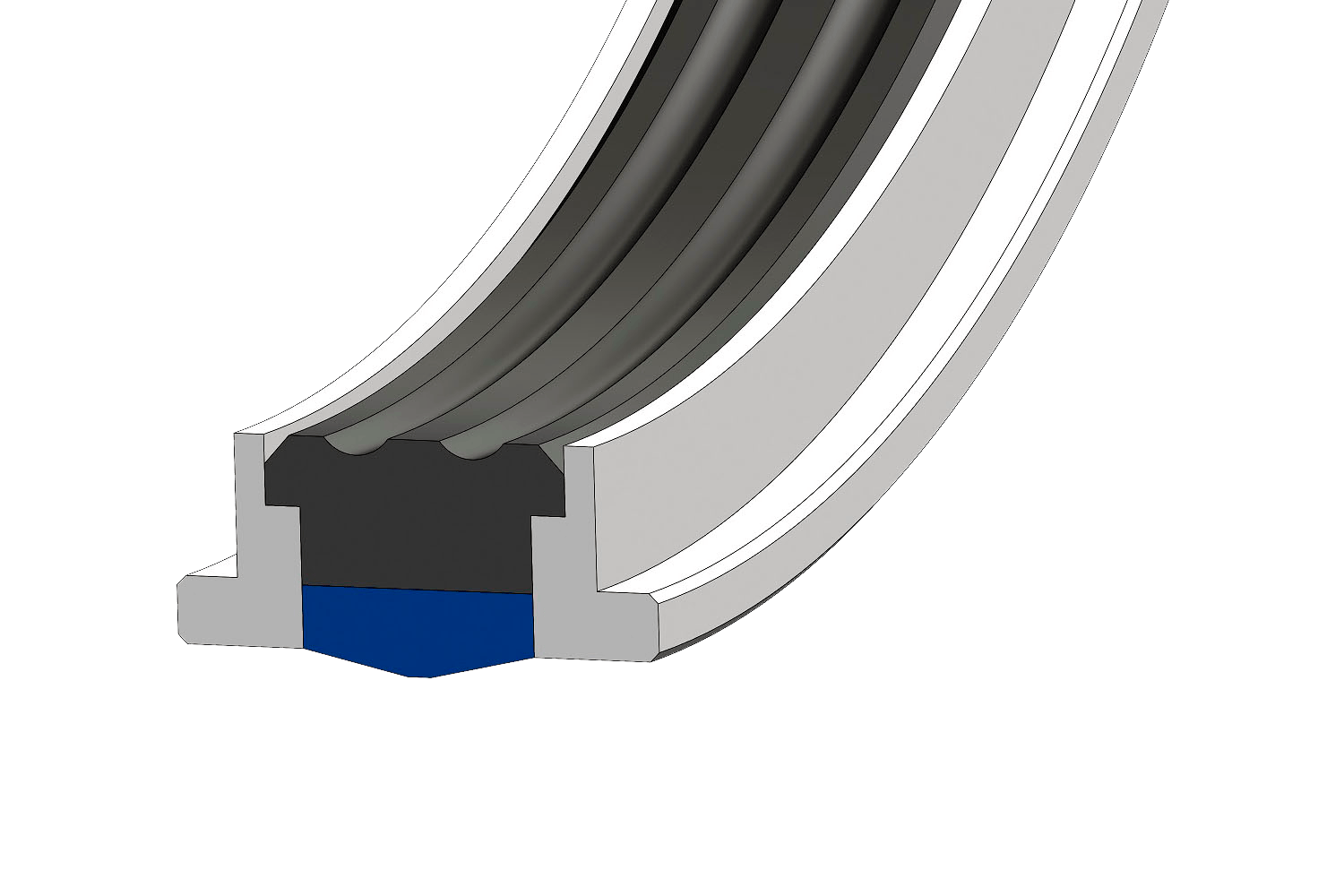

Le profil DK 109H est un joint à double effet destiné aux systèmes hydrauliques mobiles lourds.
Il se compose d'un anneau coulissant, confiné par des guides et alimenté par un profilé en élastomère. Cette pièce convient aux applications où se produisent des chocs de pression.
- La bague collectrice ne peut pas se tordre sur elle-même.
- La bague collectrice ne peut pas s'extruder.
- Absorption des variations soudaines de pression.
La bague collectrice peut être usinée dans différentes formulations de polyuréthane. Voir la section sur les matériaux.

Champ d'application

Vitesse ≤ 0,4 m/s
Température : en fonction du matériau choisi
Pression jusqu'à 150 MPa (1 500 bar)
Pour manchons de 20 mm ≤ ØD ≤ 580 mm (autres diamètres sur demande).
