DK 109N

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de piston

Spécifications

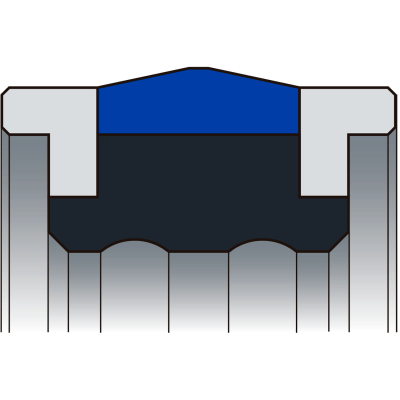

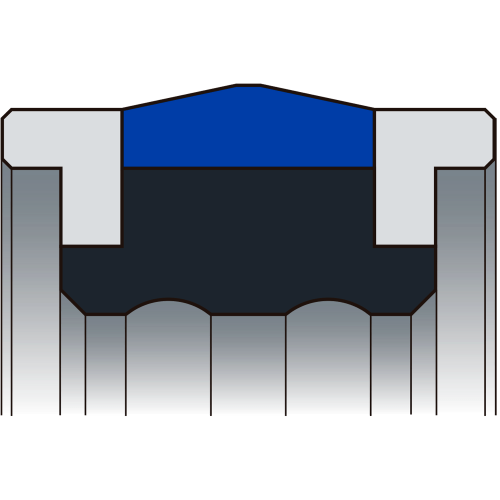

Le profil DK 109N est un joint à double effet destiné aux systèmes hydrauliques mobiles lourds.
Il se compose d'un anneau coulissant, confiné par des guides et alimenté par un profil en élastomère. Cette pièce convient aux applications où le piston reste immobile pendant de longues périodes.
- La bague collectrice ne peut pas se tordre sur elle-même.
- La bague collectrice ne peut pas s'extruder.
- Absorption des variations soudaines de pression.
La bague collectrice peut être usinée dans différentes formulations de polyuréthane. Voir la section sur les matériaux.

Champ d'application

Vitesse ≤ 0,5 m/s
Température : en fonction du matériau choisi
Pression : jusqu'à 40 MPa (400 bar)
Pour manchons de 20 mm ≤ ØD ≤ 580 mm (autres diamètres sur demande).
