DK 123H

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de piston

Spécifications

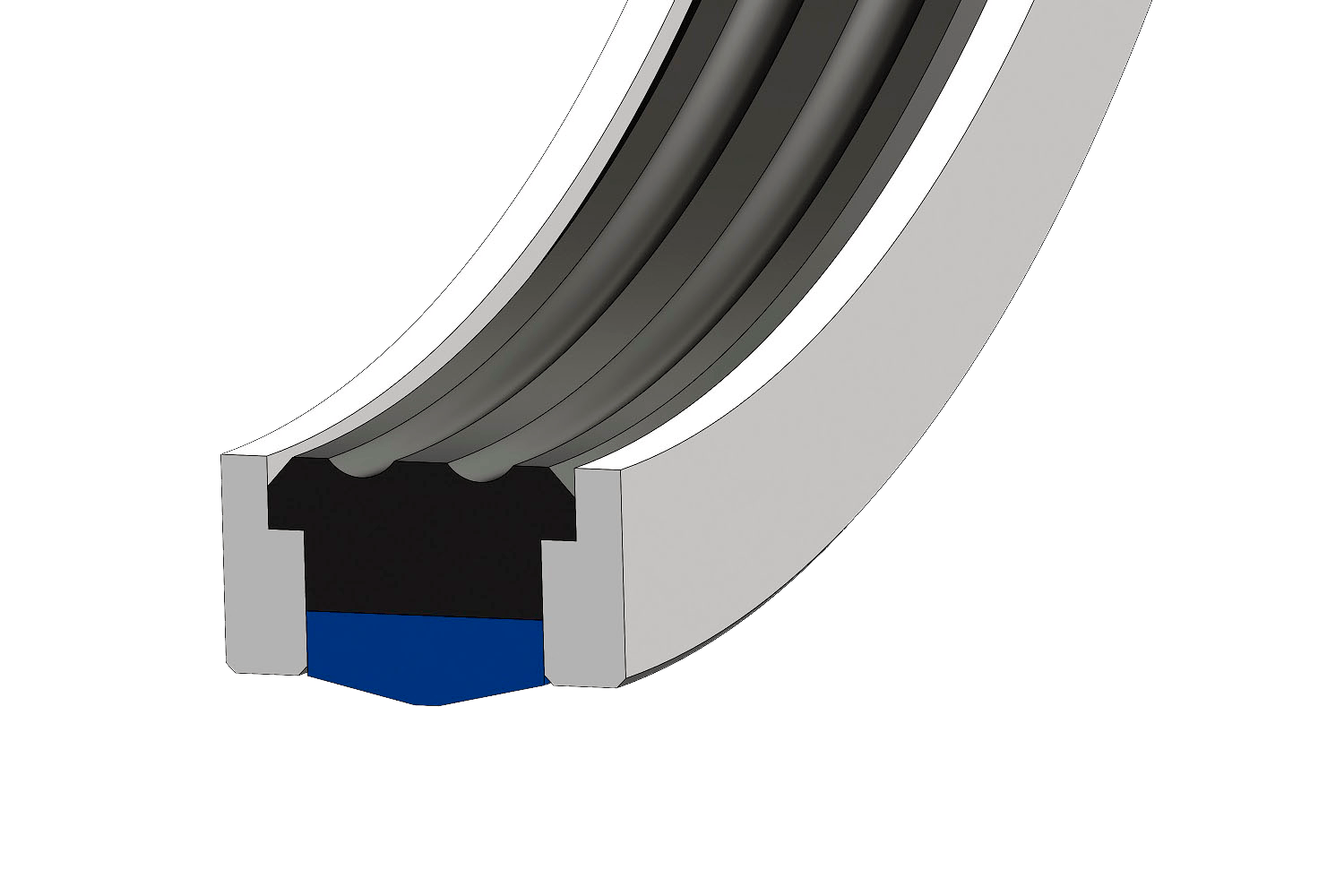

Le profil DK 123H est un joint compact à double effet destiné aux systèmes hydrauliques mobiles lourds.

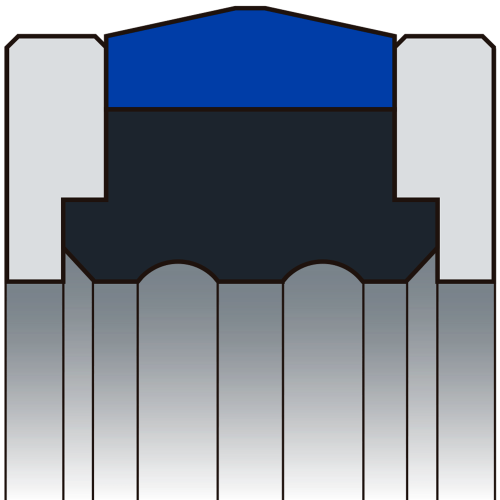

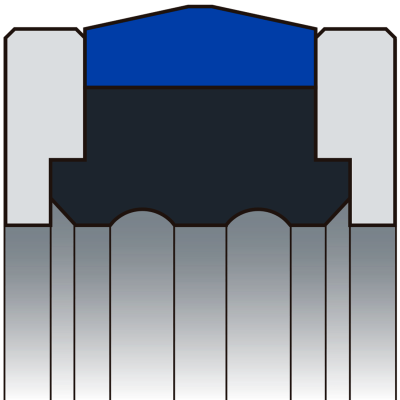

Il se compose d'un anneau glissant, confiné par des anneaux de support dans le boîtier, qui est excité par un profil en élastomère. Cette pièce convient aux applications où des chocs de pression se produisent.
- La bague collectrice ne peut pas se tordre sur elle-même.
- La bague collectrice ne peut pas s'extruder.
- Absorption des variations soudaines de pression.
La bague collectrice peut être usinée dans différentes formulations de polyuréthane. Voir la section sur les matériaux.

Champ d'application

Vitesse ≤ 0,4 m/s
Température : en fonction du matériau choisi
Pression jusqu'à 150 MPa (1 500 bar)
Pour manchons de 20 mm ≤ ØD ≤ 580 mm (autres diamètres sur demande).
