DK 143

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de piston

Spécifications

Le profil DK 143 est un joint à faible frottement pour les vérins à double effet dans les systèmes hydrauliques moyens et lourds.

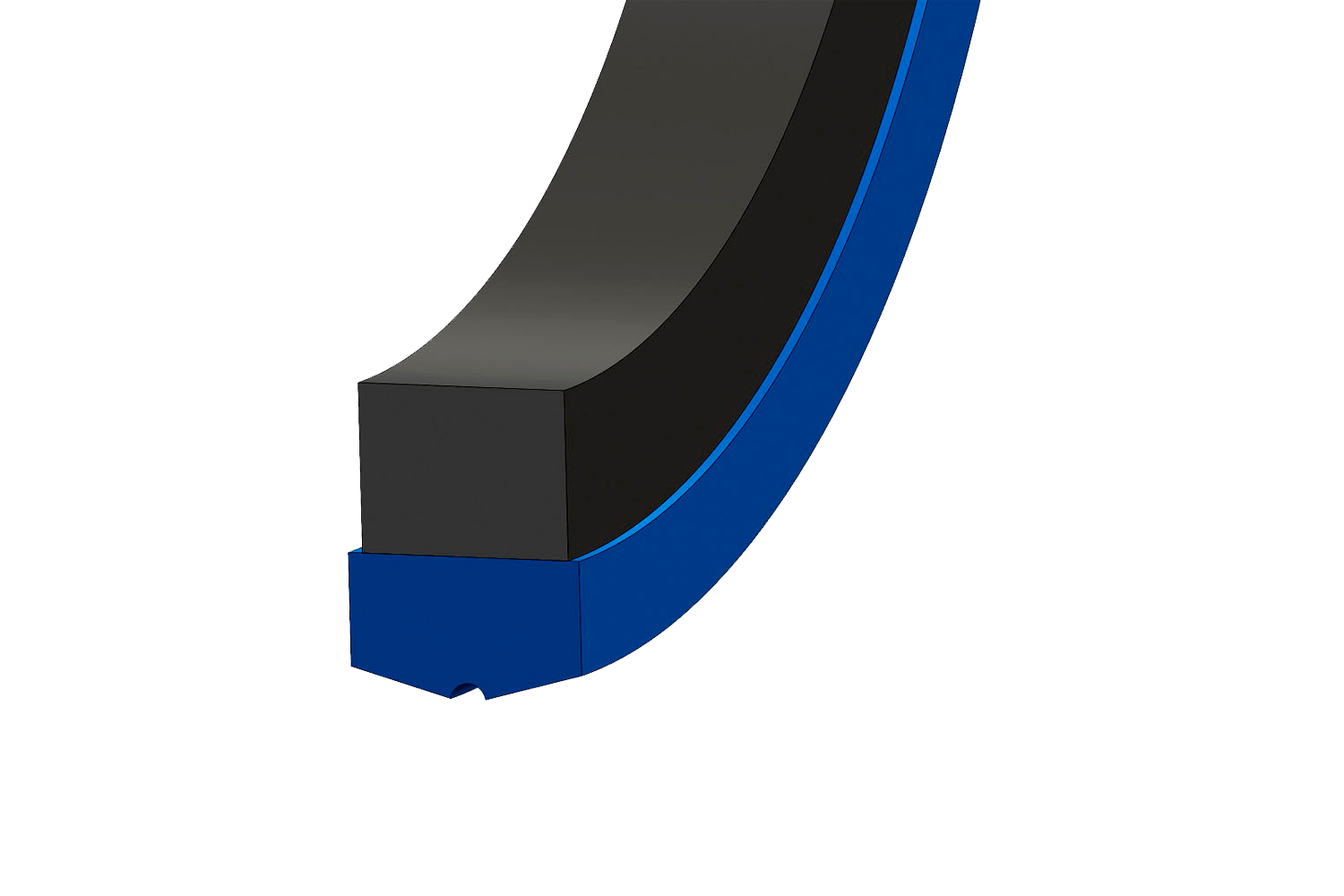

Il est constitué d'un anneau glissant à section triangulaire qui est excité par un joint DFL 102 (section rectangulaire) dont l'interférence et la stabilité dans la gorge sont supérieures à celles d'un joint torique.
- Le joint à section rectangulaire ne peut pas être tordu sur lui-même.
- Bonne étanchéité dynamique et statique.
- Boîtiers normalisés selon la norme ISO 7425.
La bague de glissement est usinée en polyuréthane et le joint DFL 102 est usiné en élastomère à faible déformation rémanente. Voir la section sur les matériaux.

Champ d'application

Vitesse ≤ 0,5 m/s
Température : en fonction du matériau choisi
Pression : jusqu'à 40 MPa (400 bar)
Pour les boîtiers de 17,5 mm ≤ ØD ≤ 580 mm (autres diamètres sur demande).
