13

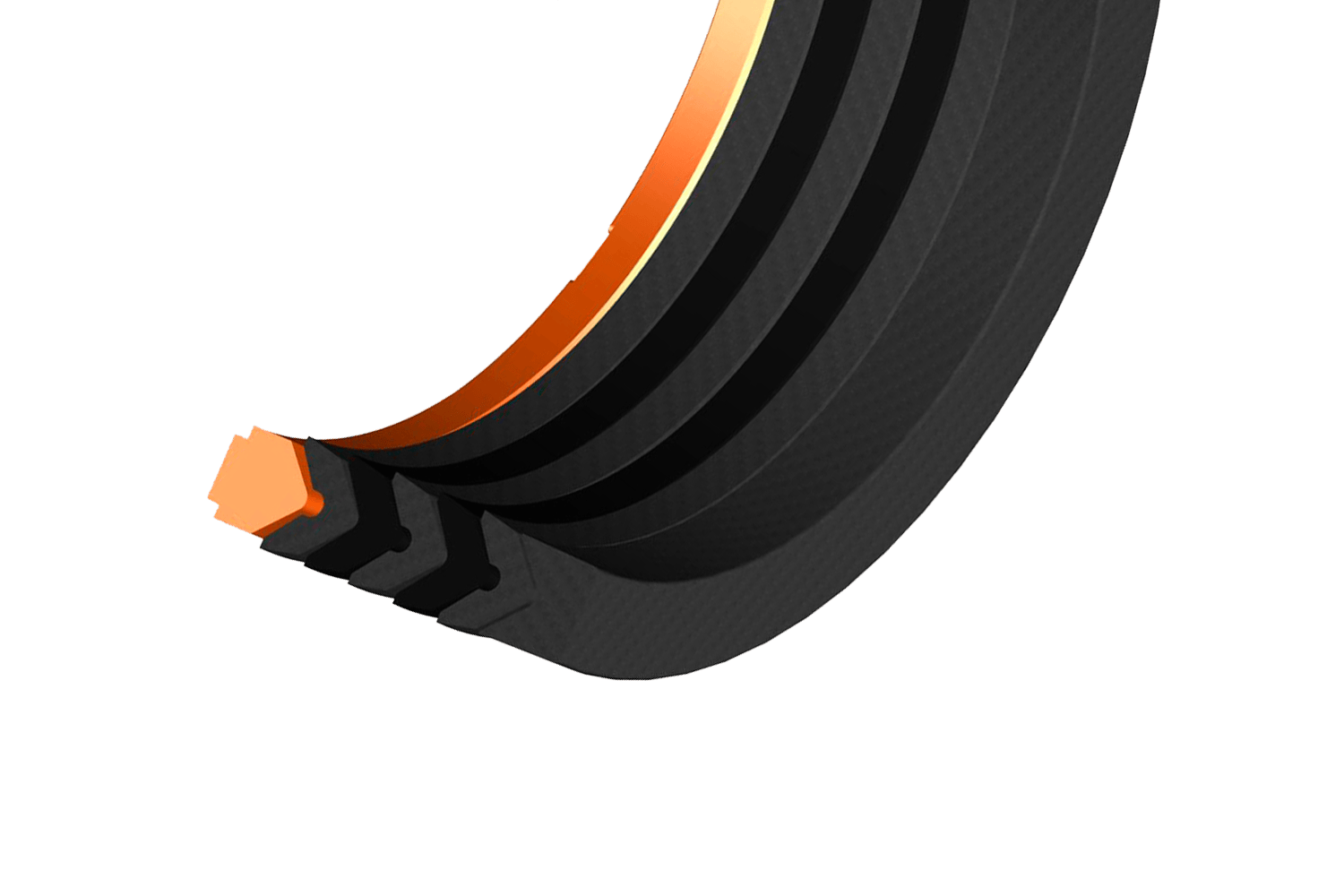

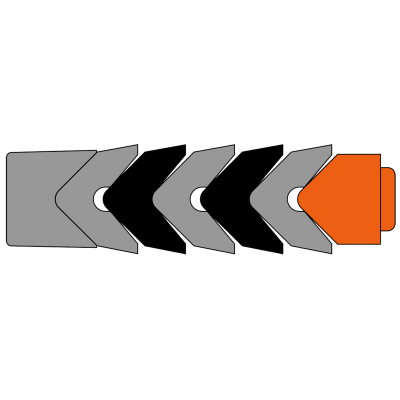

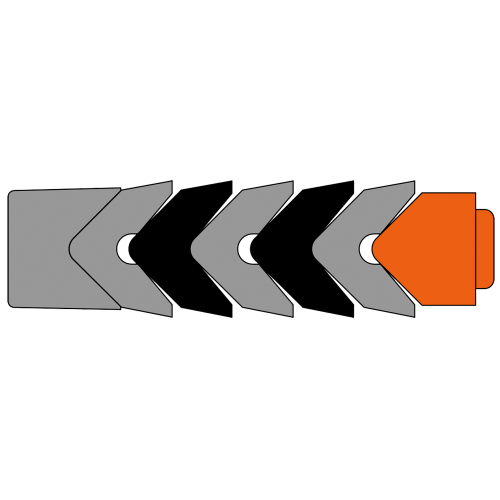

- Le Hallite 13 est un joint de tige en V pour les applications lourdes, offrant d'excellentes performances et une longue durée de vie, même dans des conditions de fonctionnement difficiles telles que les coups de bélier, les vibrations et certains désalignements. Le joint se compose d'un adaptateur mâle et femelle et de 5 joints en V.
- L'adaptateur mâle est généralement en polyacétal, mais certaines des plus grandes tailles utilisent un tissu caoutchouté. Il comporte des rainures d'un côté pour assurer une pression égale sur les bords d'étanchéité du V-ring.
- Toutes les tailles ont des anneaux en V en tissu caoutchouté parce qu'il est résistant et durable et qu'il permet à un film d'huile de lubrifier les autres parties du joint. Certaines tailles sont fournies avec des anneaux en V en caoutchouc entre les anneaux en V en tissu caoutchouté. Le nombre et le type de joints en V utilisés sont les suivants :
jusqu'à 89 mm Ø 90-139 mm Ø plus de 139 mm Ø
Anneaux en V en tissu frotté 3 4 5
Joints en V en caoutchouc 2 1
- L'adaptateur femelle utilise un tissu en caoutchouc dur pour soutenir les anneaux en V et les protéger des dommages causés par l'extrusion. À haute pression, les lèvres de l'adaptateur agissent comme un joint secondaire.
