DS 102R

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de tige

Spécifications

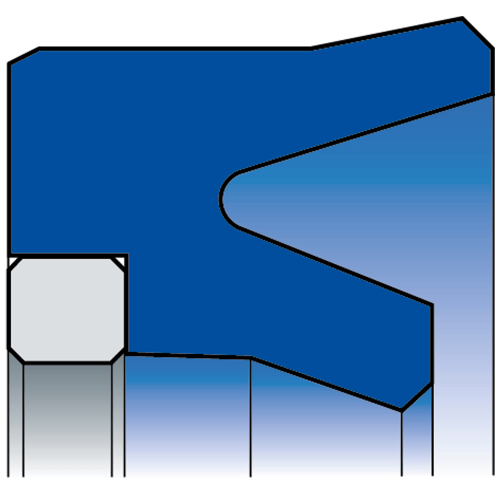

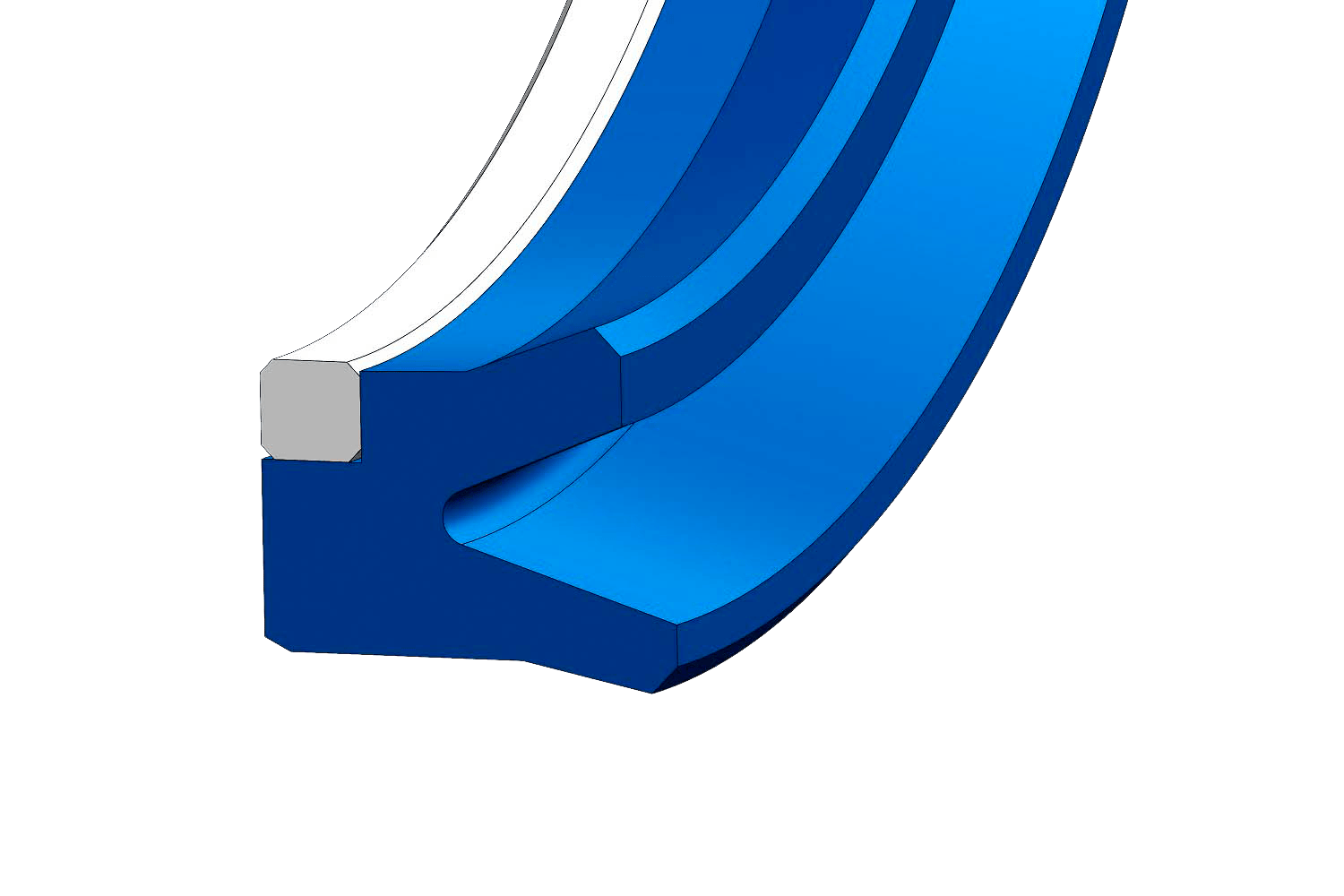

Le modèle DS 102R est un joint à lèvre en forme de U à simple effet avec une lèvre d'étanchéité intérieure et un ajustement serré sur son diamètre extérieur. Il est recommandé pour les machines mobiles.

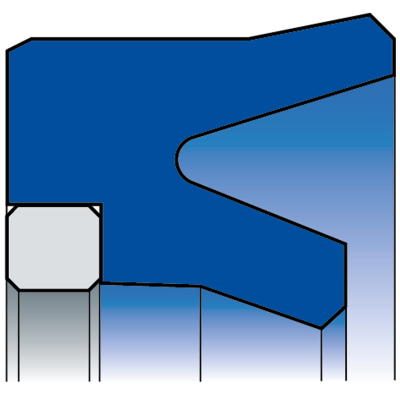

A l'arrière, il comporte un anneau de support de section rectangulaire qui permet de travailler à des pressions plus élevées ; il empêche l'extrusion du collier et permet une plus grande rainure d'extrusion entre la gaine et la tige.
- Bon comportement à l'extrusion.
- Facilité d'installation.
- Une solution fiable et rentable.
Il peut être usiné en polyuréthane et en élastomère. Voir la section matériaux

Champ d'application

Vitesse : ≤ 0,5 m/s
Température : en fonction du matériau choisi
Pression jusqu'à 70 MPa (700 bar)
Pour des tiges de 10 mm ≤ Ød ≤ 580 mm (autres diamètres sur demande).
