SD 105

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de tige

Spécifications

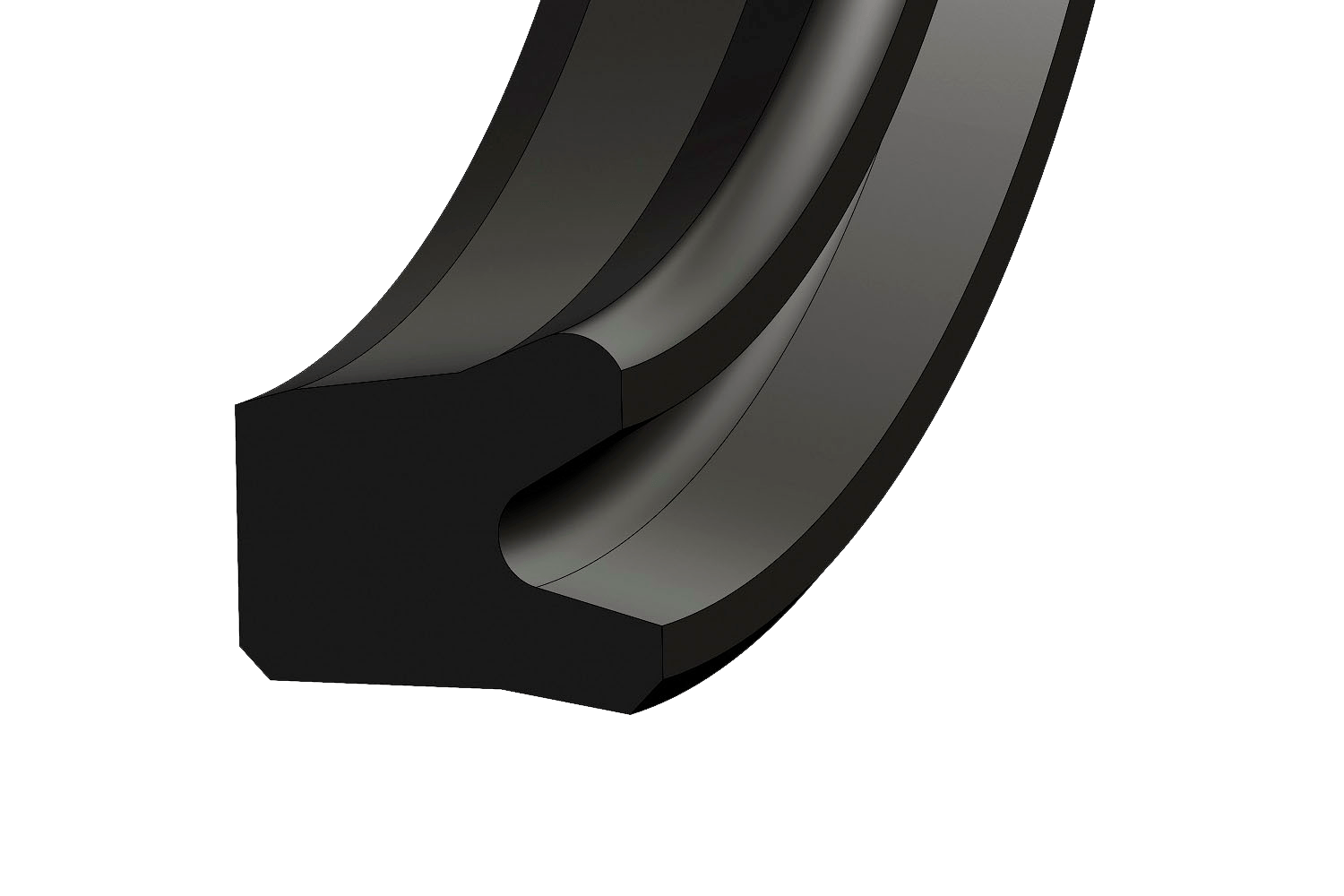

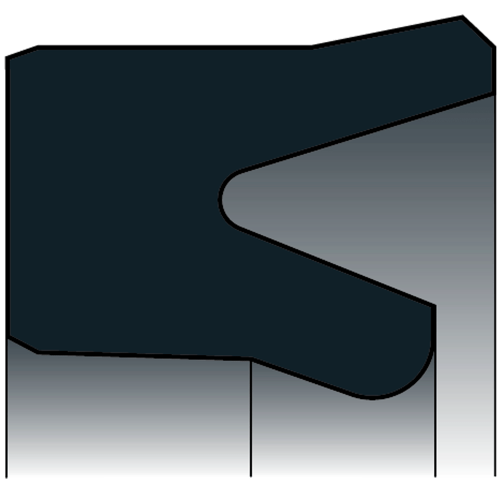

Le DS 105 est un joint à lèvres en U à profil asymétrique pour le service simple effet sur les tiges de vérins pneumatiques. Ce profil convient également aux vérins hydrauliques à basse pression.
La lèvre d'étanchéité a un bord arrondi facilitant le passage du film d'huile et donc la lubrification de la lèvre.
- Large gamme de tailles.
- Facilité d'assemblage.
- Une solution fiable et rentable.
Cette pièce peut être usinée en polyuréthane de faible dureté adapté aux pneumatiques et en élastomères. Voir la section matériaux.

Champ d'application

Vitesse : ≤ 0,5 m/s
Température : en fonction du matériau choisi
Pression de fonctionnement (pneumatique) ≤ 2,0 MPa (20 bar)
Pression de fonctionnement (hydraulique) ≤ 16 MPa (160 bar)
Pour des tiges de 10 mm ≤ Ød ≤ 580 mm (autres diamètres sur demande).
