SD 106

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de tige

Spécifications

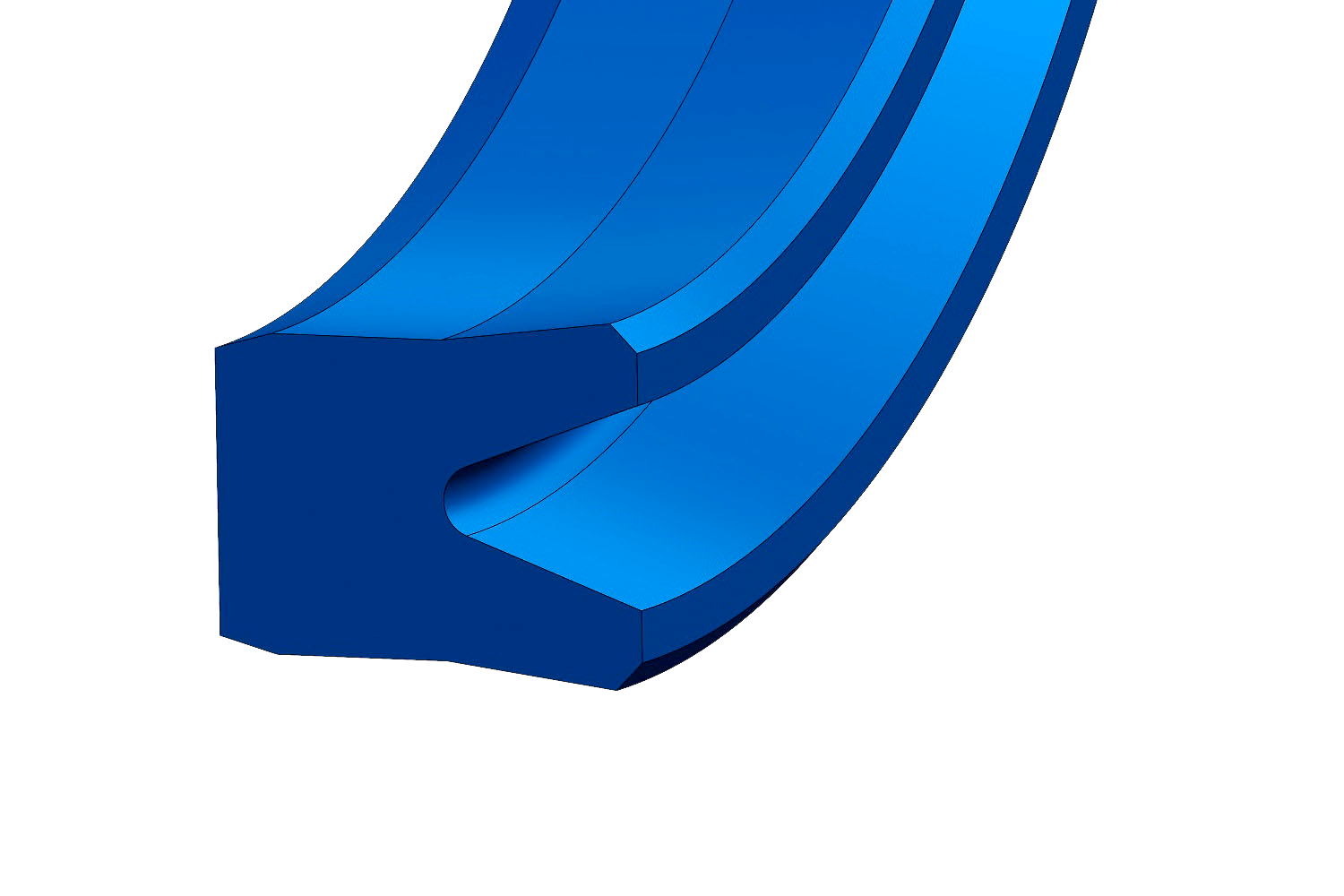

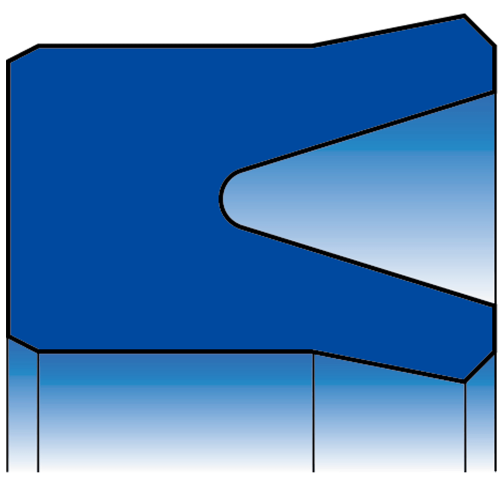

Le DS 106 est un joint symétrique. Les bords de la lèvre intérieure et extérieure ont la même tension d'étanchéité. Il peut être utilisé sur les tiges de piston et les pistons.
- Profilé adapté aux pneumatiques.
- Large gamme de tailles.
- Facile à installer.
Recommandé pour les vérins à simple effet et peut être monté sur des vérins à double effet en utilisant une configuration dos à dos dans des boîtiers séparés.
Peut être usiné en polyuréthane et en élastomère. Voir la section sur les matériaux.

Champ d'application

Vitesse ≤ 0,5 m/s
Température : en fonction du matériau choisi
Pression de fonctionnement (pneumatique) ≤ 2,0 MPa (20 bar)
Pression de fonctionnement (hydraulique) ≤ 40 MPa (400 bar)
Pour les boîtiers de 10 mm ≤ Ød ≤ 580 mm (autres diamètres sur demande).
