SD 109

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de tige

Spécifications

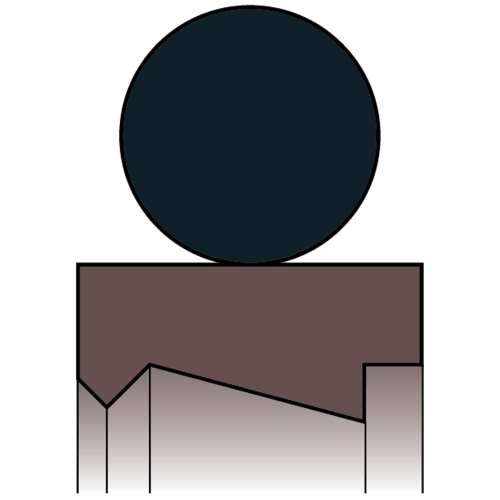

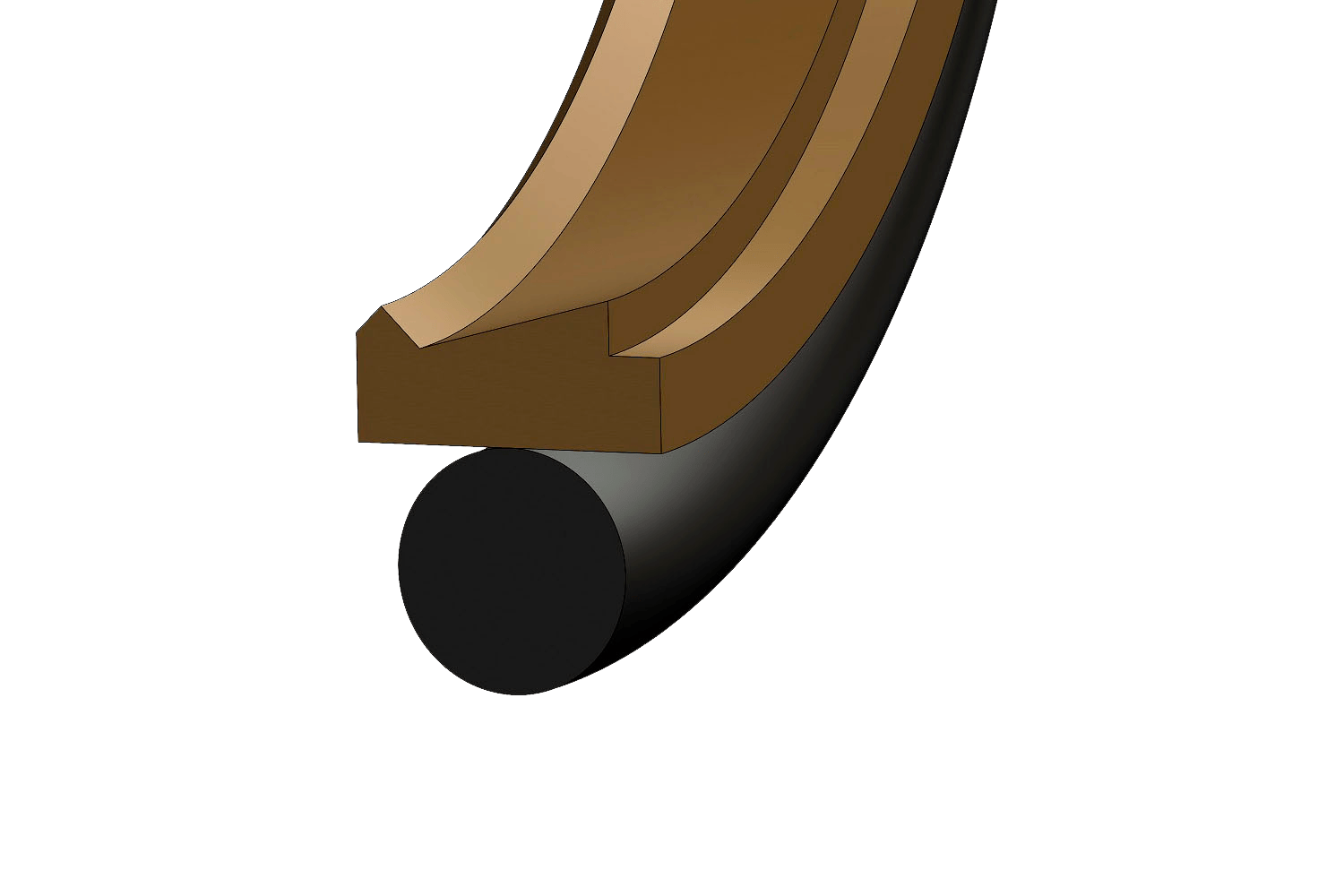

Le modèle DS 109 est un joint simple effet à faible friction pour les applications hydrauliques moyennes et lourdes. Il se compose d'une bague collectrice alimentée par un joint torique en élastomère. Il possède une lèvre d'essuyage intégrée sur la face arrière.
- S'adapte aux éventuels mouvements latéraux de la tige.
- Ne provoque pas d'effet de collage ou de glissement.
- Conserve un film résiduel de lubrifiant sur la tige.
La bague de glissement peut être usinée dans différentes formulations de PTFE et également en polyuréthane. Voir la section sur les matériaux.

Champ d'application

Vitesse : ≤ 10 m/s (≤ 0,5 m/s pour C-HPU)
Température : en fonction du matériau choisi
Pression jusqu'à 60 MPa (600 bar)
Pour des tiges de 10 mm ≤ Ød ≤ 580 mm (autres diamètres sur demande).
