SD 141

Etanchéité pour l'hydraulique et la pneumatique

Epidor

Joints de tige

Spécifications

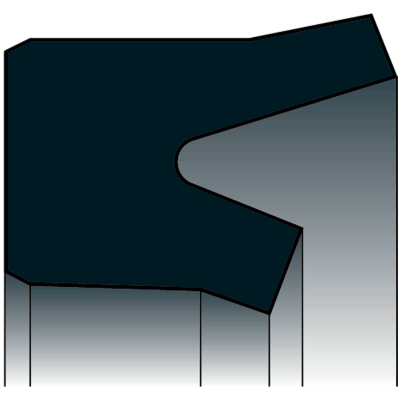

Le modèle DS 141 est un joint à lèvre à simple effet pour les tiges de vérins pneumatiques. La lèvre dynamique est plus courte que la lèvre statique afin de minimiser les frottements.
Peut être utilisé comme joint de tige dans les vérins hydrauliques à basse pression.
- Convient aux systèmes hydrauliques à basse pression.
- Moins de friction.
- Fabriqué dans une large gamme de dimensions.
Peut être usiné à partir de polyuréthane ou d'élastomère de faible dureté. Voir la section sur les matériaux.

Champ d'application

Vitesse : 0,5 m/s
Température : en fonction du matériau choisi
Pression de travail en pneumatique : 1,6 MPa (16 bar)
Pression de travail en hydraulique : 10 MPa (100 bar)
Pour des tiges de 10 mm ≤ Ød ≤ 580 mm (autres diamètres sur demande).
