Aros de apoyo

Protección y resistencia para juntas de estanqueidad

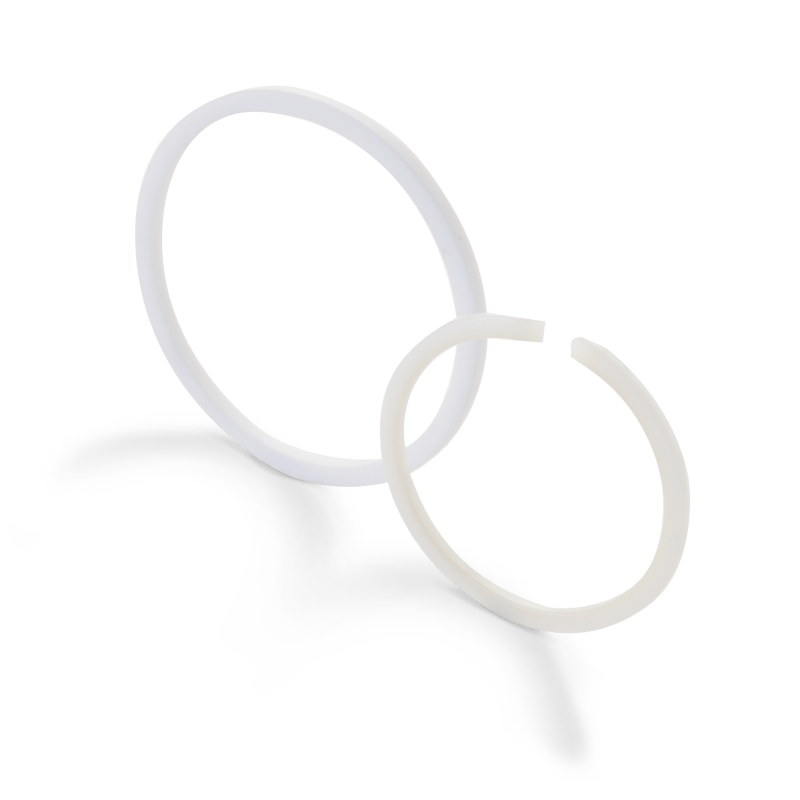

¿Qué son los aros de apoyo y cuál es su función?

Los aros de apoyo, también conocidos como anillos anti-extrusión, son elementos diseñados para evitar que una parte de la junta de estanqueidad se introduzca en la ranura existente entre dos piezas a sellar. Su principal función es proteger la junta de daños causados por la extrusión debida a la alta presión de trabajo.

Estos anillos se utilizan como elementos auxiliares de juntas tóricas u otras soluciones de estanqueidad, asegurando un mejor rendimiento en condiciones exigentes. Su uso es común en sistemas hidráulicos, donde la presión puede generar deformaciones en las juntas.

Características y diseño de los aros de apoyo

Los aros de apoyo que ofrecemos en Epidor están diseñados para adaptarse a diferentes configuraciones de sellado. Se fabrican en secciones planas o cóncavas, dependiendo de la geometría de la pieza a proteger. Se colocan en el lado contrario a la presión para evitar la formación de un labio en la junta, por extrusión. En sistemas de doble efecto, es recomendable instalar anillos de apoyo a ambos lados de la junta de estanqueidad.

Presiones de trabajo

Disponible en materiales técnicos avanzados como:
  • Condiciones dinámicas: hasta 250 bar.
  • Condiciones estáticas: hasta 400 bar.

Materiales disponibles para aros de apoyo

En Epidor, disponemos de aros de apoyo en distintos materiales, cada uno seleccionado para garantizar un rendimiento óptimo en aplicaciones específicas.

Materiales en stock y bajo pedido

MaterialPropiedades principalesAplicaciones recomendadas
Material:

PTFE (politetrafluoroetileno)

Propiedades principales: Alta resistencia química y térmica
Aplicaciones recomendadas: Aplicaciones con fluidos agresivos y altas temperaturas
Material:

NBR (caucho de acrilonitrilo butadieno)

Propiedades principales: Buena resistencia a aceites
Aplicaciones recomendadas: Sistemas hidráulicos
Material:

Poliuretano (AU)

Propiedades principales: Alta resistencia a la abrasión
Aplicaciones recomendadas: Aplicaciones con cargas dinámicas altas y presiones elevadas
Material:

Poliamida (PA)

Propiedades principales: Gran estabilidad mecánica y resistencia al desgaste
Aplicaciones recomendadas: Sistemas de alta carga y temperaturas moderadas
Material:

Poliacetal (POM)

Propiedades principales: Buena resistencia mecánica
Aplicaciones recomendadas: Sistemas de alta carga y temperaturas moderadas
Material:

PEEK (Polieteretercetona)

Propiedades principales: Muy utilizado en presiones de 1000 bar y 1200 bar. Amplitud térmica de -60 ºC a +250 ºC
Aplicaciones recomendadas: Aplicaciones en entornos con grandes variaciones térmicas y altas presiones

Aplicaciones de los aros de apoyo

Los aros de apoyo se utilizan en aplicaciones donde las juntas de estanqueidad pueden verse afectadas por altas presiones. Como por ejemplo:
  • Sistemas hidráulicos → protección de juntas en cilindros, válvulas y actuadores.
  • Industria del petróleo y gas → evitan la extrusión en entornos de alta presión.
  • Sistemas de sellado de fluidos agresivos → garantizan la integridad de las juntas en entornos químicos.

FAQ’s sobre aros de apoyo

¿Cuál es la función principal de los aros de apoyo?
Evitan que la junta de estanqueidad se introduzca en la ranura entre dos partes selladas, previniendo daños por extrusión bajo presión.
¿En qué tipo de sistemas se deben utilizar?
Se recomiendan en sistemas hidráulicos donde las juntas tóricas u otras soluciones de estanqueidad estén expuestas a altas presiones.
¿Dónde se deben colocar los aros de apoyo?
Deben situarse en el lado contrario a la presión para evitar que la junta se deforme. En sistemas de doble efecto, se recomienda colocar aros de apoyo a ambos lados de la junta.
¿Se pueden fabricar aros de apoyo en materiales especiales?
Sí, además de los materiales en stock, en Epidor podemos fabricar aros de apoyo en otros plásticos técnicos según los requisitos de la aplicación.

¿Necesitas aros de apoyo para tu proyecto?
