Juntas Quad-Ring® (X-Ring)

Sellado eficiente y mayor resistencia a la extrusión

¿Qué son las juntas Quad-Ring®?

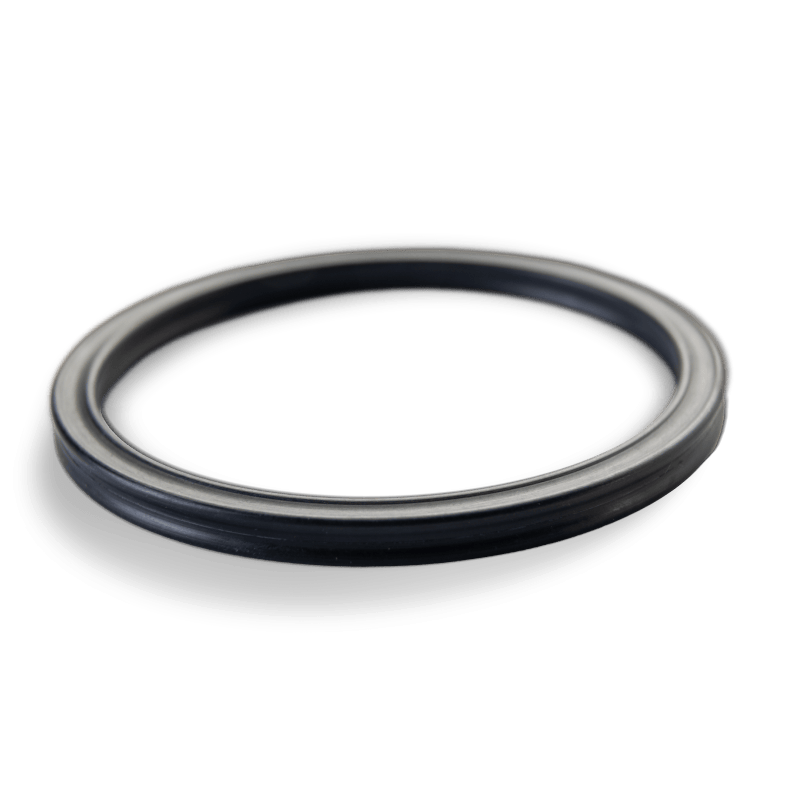

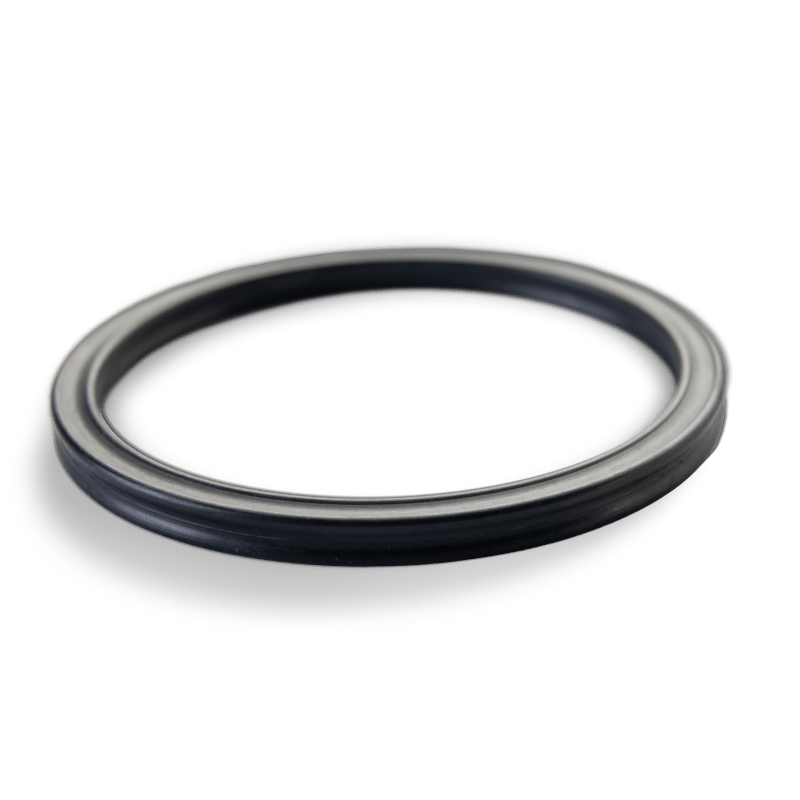

Las juntas Quad-Ring®, también conocidas como X-Ring o juntas de anillo cuádruple, son un tipo de junta diseñada para evitar fugas en sistemas hidráulicos y neumáticos. Se diferencian de las juntas tóricas por su sección en forma de X, que genera cuatro puntos de contacto en lugar de dos, proporcionando un sellado más eficaz y estable.

Gracias a su diseño optimizado, estas juntas ofrecen una mayor resistencia a la extrusión, menor fricción y una reducción significativa del desgaste, lo que las convierte en una opción ideal para aplicaciones exigentes.

Materiales disponibles para juntas Quad-Ring® (X-Ring)

Las juntas Quad-Ring® (X-Ring) se fabrican en una variedad de elastómeros, cada uno con propiedades específicas para diferentes aplicaciones.

Materiales estándar y características

Material	Resistencia a temperatura (°C)	Propiedades principales	Aplicaciones recomendadas
Material: NBR (Nitrilo)	Resistencia a temperatura (°C): -40 a +120	Propiedades principales: Resistencia a aceites y combustibles	Aplicaciones recomendadas: Hidráulica, neumática, automoción
Material: FPM-Viton®	Resistencia a temperatura (°C): -20 a +200	Propiedades principales: Alta resistencia química y térmica	Aplicaciones recomendadas: Industria química, aeroespacial, farmacéutica
Material: EPDM	Resistencia a temperatura (°C): -50 a +150	Propiedades principales: Resistencia a vapor y ozono	Aplicaciones recomendadas: Alimentación, farmacéutica, energía
Material: VMQ (caucho de metilvinilsilicona)	Resistencia a temperatura (°C): -60 a +230	Propiedades principales: Conserva su elasticidad a muy baja temperatura (< -60 ºC)	Aplicaciones recomendadas: Alimentación, salud, aplicaciones criogénicas
Material: PTFE virgen (politetrafluoroetileno)	Resistencia a temperatura (°C): -200 a +260	Propiedades principales: Industria química, petroquímica y médica	Aplicaciones recomendadas: Química, petróleo y gas, farmacéutica y alimentación

Nota: Otros materiales disponibles bajo consulta, para aplicaciones específicas

Ventajas de las juntas Quad-Ring® (X-Ring) frente a las juntas tóricas

El diseño en forma de X de las juntas Quad-Ring® (X-Ring) ofrece ventajas clave que las diferencian de las juntas tóricas convencionales:

Mayor rendimiento de sellado: su diseño con cuatro lóbulos proporciona cuatro superficies de contacto, distribuyendo mejor la presión y mejorando la estanqueidad.
Mayor resistencia a la extrusión y deformación: gracias a su diseño optimizado, las juntas Quad-Ring® (X-Ring) resisten mejor la extrusión bajo presión, evitando fallos prematuros.
No sufren torsiones: a diferencia de las juntas tóricas, su diseño evita que se giren o se retuerzan durante la instalación o el uso, asegurando un ajuste perfecto y constante.

Nuestro perfil DFL111 – X-Ring de altas prestaciones

En Epidor, también fabricamos nuestro propio X-Ring bajo el perfil DFL111, diseñado para ofrecer un rendimiento superior en condiciones exigentes, incluyendo aplicaciones de alta presión y entornos con movimiento rotativo.

Características del perfil DFL111

Disponible en materiales técnicos avanzados como:

PUBL y CHPU57D → indicados para aplicaciones de alta presión, incluso aplicables en ambos lados de la junta.
SLPU (autolubricado) → ideal para aplicaciones rotativas, reduce la fricción y mejora significativamente la resistencia al desgaste frente a cualquier elastómero.

Condiciones de trabajo de las juntas Quad-Ring® (X-Ring)

Parámetro	Valor máximo
Parámetro: Presión	Valor máximo: Dependiendo de la ranura de extrusión, pueden trabajar con presiones de hasta 40 MPa (400 bar).
Parámetro: Velocidad (movimiento lineal)	Valor máximo: Hasta 0,5 m/s
Parámetro: Velocidad (movimiento rotativo)	Valor máximo: Hasta 2,0 m/s
Parámetro: Temperatura de trabajo	Valor máximo: Desde -40 ºC hasta +200 ºC (según material)

FAQ’s sobre juntas Quad-Ring® (X-Ring)

¿Cuál es la diferencia entre una junta Quad-Ring® y una junta tórica?

Las juntas Quad-Ring® tienen cuatro puntos de contacto en lugar de dos, lo que mejora la resistencia a la extrusión y la presión. Además, su diseño evita que se retuerzan durante la instalación o el uso, reduciendo el riesgo de fallos.

¿Se pueden usar juntas Quad-Ring® en aplicaciones rotativas?

Sí, pueden utilizarse en aplicaciones rotativas para velocidades de hasta 2,0 m/s. Para velocidades más altas, se recomienda evaluar otras opciones como juntas de baja fricción o sellos labiales, entre otras soluciones.

¿En qué tipo de alojamientos se instalan las juntas Quad-Ring® (X-Ring)?

Se instalan en ranuras de sección rectangular sin cantos vivos, lo que mejora su ajuste y rendimiento.
